Z wersji 1.0 już prawie nic nie zostało chyba. Zmieniam strategie udostępniania, chyba już nie będę udostępniał tylko sprzedawał złożone. Udostępnianie chyba się mija z celem, skoro i tak 99% osób nie ma pojęcia jak to złożyć. Co do terminu powstania myślę że naprawdę niedługo. Co do ilości nie jest tak, że będzie obsługiwał tyle czy tyle ten też będzie można zrobić dla 1 terra. Zaletą jego jest to że jak już znajdziesz miejsce na drugie terrarium podłączenie go do tego sterownika to będą śmieszne pieniądze, zamiast robić jeszcze 1 drogi sterownik.
- terrarium.pl
- → Ogląda profil: Rekomendacje: mradamf1985
mradamf1985
Użytkownik od 30 lis 2008W tej chwili Niedostępny
Ostatnio aktywny lis 05 2021 17:23
Statystyki społeczności
- Grupa Terrarysta
- Aktywnych postów 173
- Wyświetleń profilu 3 589
- Czas spędzony42 minut 49 sekund
- Najbardziej aktywny w Fotorelacje z budowy zbiorników i osprzętu (94 postów )
- Wiek 39 lat
- Urodzony Październik 24, 1985
-
W terrarystyce od
2007
-
Płeć
Mężczyzna
Informacje kontaktowe
- Skąd: Polska / Podkarpackie / Rzeszów
#1364555 Sterownik terrarium
Napisany przez mradamf1985
na 15 stycznia 2013 - 22:53
#254082 Sterownik terrarium
Napisany przez mradamf1985
na 28 stycznia 2011 - 21:07
Witam wszystkich. Długo szukałem jakiegoś ciekawego sterownika do moich terrariów, jednak albo cena mnie nie satysfakcjonowała albo wykonanie. Jako że jestem elektronikiem stwierdziłem czemu samemu nie zrobić, jak pomyślałem tak zrobiłem. Akwaryści mają skalara my nam też się coś należy
. W chwili obecnej działa u mnie od 2 miesięcy zresztą bardzo dobrze wersja 1.1 , dla wszystkich zainteresowanych napisze że powstaje wersja 2.0. Ale do konkretów napisze jakie ma funkcje.
-Zegar i date
-załączanie światła dziennego i nocnego o ustalonych godzinach
-załączanie zraszacza dwa razy dziennie i tutaj coś czego szukałem czas zraszania jest od 1-60 sekund minuta to dla mnie za dużo
-wersja 1.0 miała sterowanie karmnikiem dla rybek 2 razy dziennie 1-60 sekund
-załanczanie ogrzewania (ręczne)
-opisane funkcje można ustalić by były wykonywane automatycznie jak i ręcznie z menu
-włączanie podświetlenia wyświetlacza (zrezygnowałem ze sterowania podświetleniem PWM z menu moim zdaniem zbędne)
-układ jest na triakach a nie przekaźnikach więc przy załączaniu nic nie klika
-wersja 1.0 miała jescze diody sygnalizujące włączenie danej funkcji i alarm o niskim poziomie wody w zbiorniku do zraszacza
Dlaczego nie ma pomiaru temperatuty i wilgotności, ze wględu na cene czujnik wilgotnoci jest drogi a przy kilku terrariach jeszcze droższy można by zrobić sterowanie temperaturą ale nie jest mi to potrzebne może dojedzie później.
To teraz może coś nie coś zdjęć

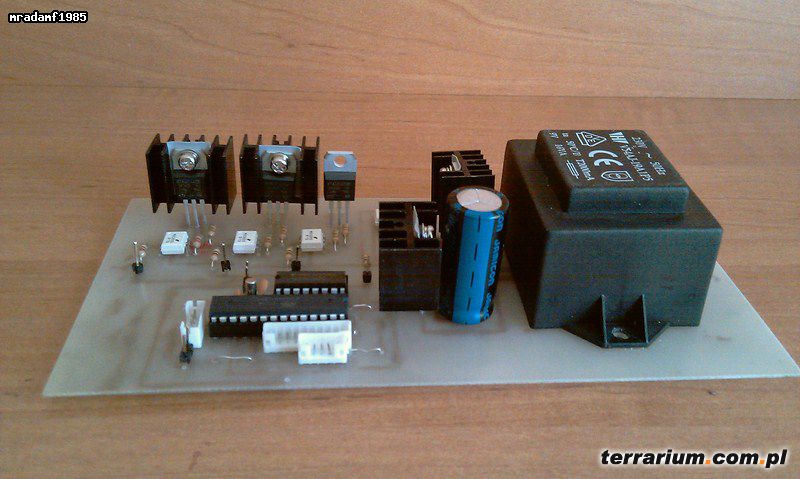

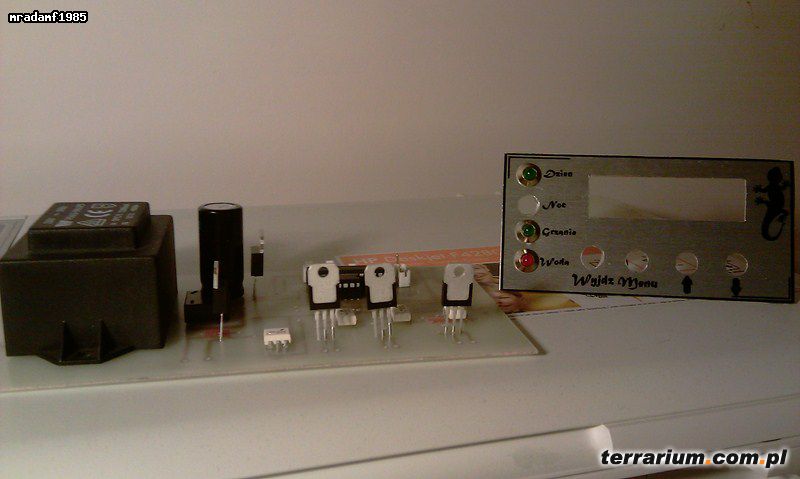

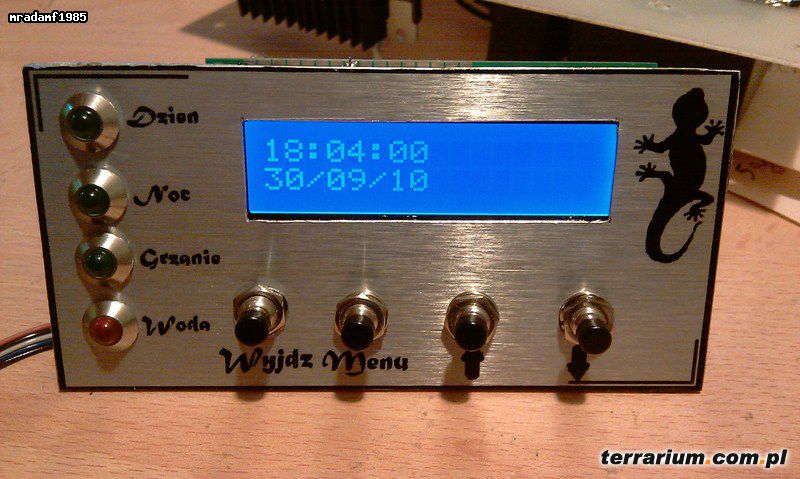

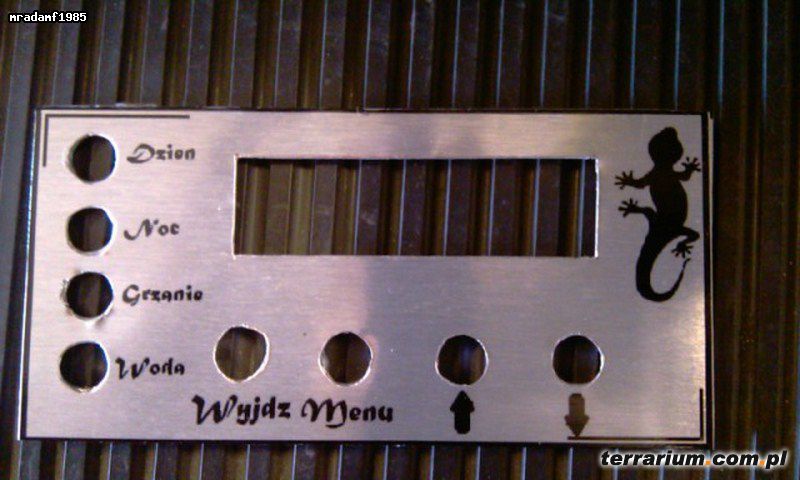

wersja 1.0
ster 1
ster 2
ster 3

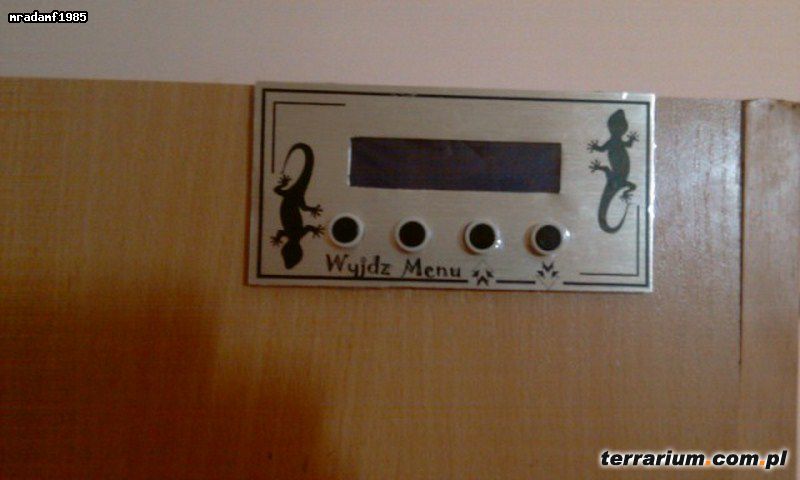

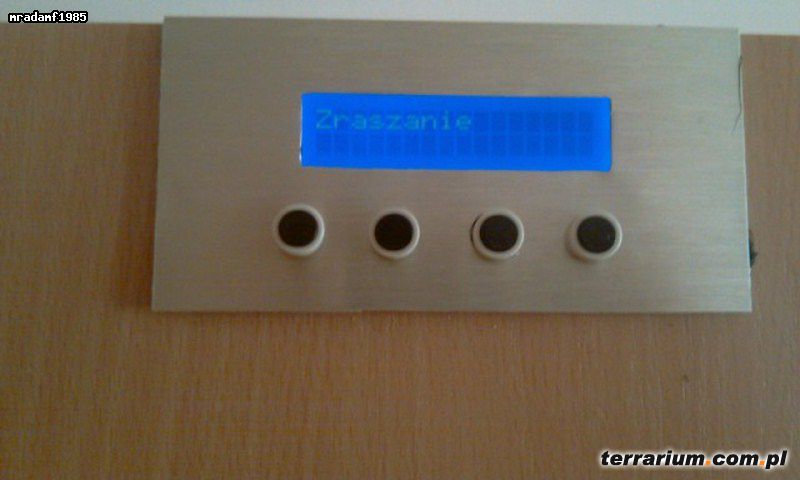

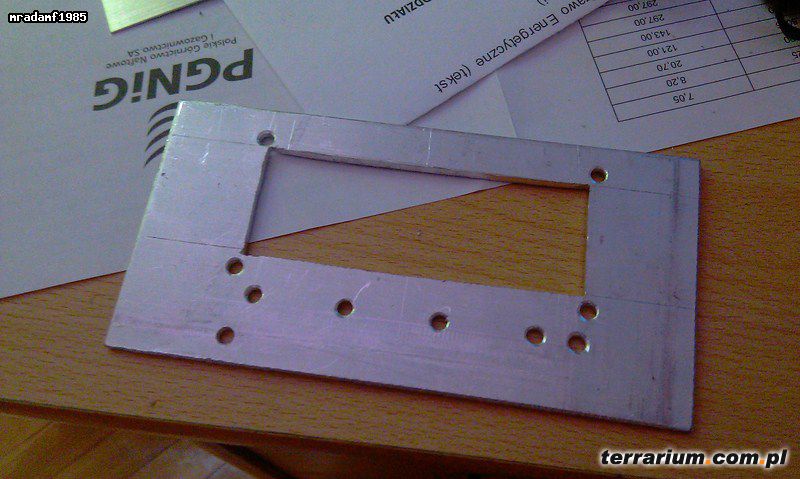

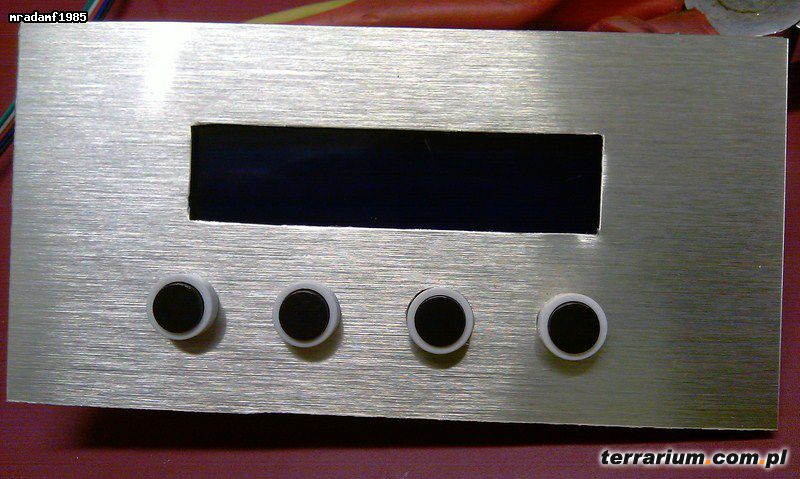

i 1.1
ster4
ster5
ster7
ster6
ster8
Dlaczego dałem ten dział bo jeśli beda zainteresowani moge dodać schemat płytki i wsad do mikrokontrolera.
Sterownik jest zbudowany z atmegi8 układu zabezpieczającego wyjścia uln 2003 optotrików triaków zasilacza i wyświetlacza 2X16. Jeśli są zainteresowani moge dodać filmik z działania i napisać jak zrobić samemu dlatego dałem do tego działu projekt jest otwarty i każdy bedzie mógł sobie go zrobić.
Może jakieś sugestie co dodać do wersji 2.0
napewno bedzie mocniejszy mikrokontroler czyli atmega 16 i całość w smd wstępnie płytka zajmuje 5X6cm
Odrazu piszę że nie bede go dla nikogo robił moge pomóc ale nie mam czasu na produkcje. Proszę oceniać (tylko pozytywnie
) i pisać do jeszcze zmienić w moim sterowniku.

-Zegar i date
-załączanie światła dziennego i nocnego o ustalonych godzinach
-załączanie zraszacza dwa razy dziennie i tutaj coś czego szukałem czas zraszania jest od 1-60 sekund minuta to dla mnie za dużo
-wersja 1.0 miała sterowanie karmnikiem dla rybek 2 razy dziennie 1-60 sekund
-załanczanie ogrzewania (ręczne)
-opisane funkcje można ustalić by były wykonywane automatycznie jak i ręcznie z menu
-włączanie podświetlenia wyświetlacza (zrezygnowałem ze sterowania podświetleniem PWM z menu moim zdaniem zbędne)
-układ jest na triakach a nie przekaźnikach więc przy załączaniu nic nie klika
-wersja 1.0 miała jescze diody sygnalizujące włączenie danej funkcji i alarm o niskim poziomie wody w zbiorniku do zraszacza
Dlaczego nie ma pomiaru temperatuty i wilgotności, ze wględu na cene czujnik wilgotnoci jest drogi a przy kilku terrariach jeszcze droższy można by zrobić sterowanie temperaturą ale nie jest mi to potrzebne może dojedzie później.
To teraz może coś nie coś zdjęć
wersja 1.0



i 1.1





Dlaczego dałem ten dział bo jeśli beda zainteresowani moge dodać schemat płytki i wsad do mikrokontrolera.
Sterownik jest zbudowany z atmegi8 układu zabezpieczającego wyjścia uln 2003 optotrików triaków zasilacza i wyświetlacza 2X16. Jeśli są zainteresowani moge dodać filmik z działania i napisać jak zrobić samemu dlatego dałem do tego działu projekt jest otwarty i każdy bedzie mógł sobie go zrobić.
Może jakieś sugestie co dodać do wersji 2.0
napewno bedzie mocniejszy mikrokontroler czyli atmega 16 i całość w smd wstępnie płytka zajmuje 5X6cm

Odrazu piszę że nie bede go dla nikogo robił moge pomóc ale nie mam czasu na produkcje. Proszę oceniać (tylko pozytywnie

#84236 Sterownik terrarium
Napisany przez mradamf1985
na 22 lutego 2012 - 18:19
Nie wiem po co komu więcej niż 1 czujnik wilgoci, i np 4 temperatury bo tyle się da pod mój podpiąć. Co do wersji bez wyświetlacza tylko 100% obsługiwane z komputera też nie ma problemu
Też czekam na prezentacje "konkurencji"
, jestem ciekaw w czym jest "bardziej terrarystyczny"
. Ja tam wole mieć z wyświetlaczem i za każdym razem nie latać do komputera, a i tak jest 100% automatyki
.




#79531 Sterownik terrarium
Napisany przez mradamf1985
na 04 marca 2012 - 22:06
Znalazłem chyba stronę producenta jest po niemiecku a w tym języku "niefersztejen"
, ale z tego co widziałem robią jakieś rzeczy które raczej ciężko by było zaadoptować do terrarystyki. Co do sterownika dodałem tak jak pisałem oddzielne załączanie świetlówek i tak jak się spodziewałem działa zgodnie z planem czyli bardzo dobrze


#74988 Sterownik terrarium
Napisany przez mradamf1985
na 14 marca 2012 - 22:09
A masz jakieś konkretnie na myśli. Na 1-wire widziałem tańszego brata SHT11 a mianowicie DHT-11. Myślę że w grę wchodzą tylko wersje cyfrowe fabrycznie skalibrowane. Wielu osobom się wydaje że te 50-70zł to drogo zapraszam do szukania dobrej klasy czujniki to 200-500zł nawet
