don_Pablito

Gratulacje Wojtek !!

Raczej zminilbym kolejnosc [AC]-[Timer]-[RT2]-[El grzejny]. Nie bedzie w nocy RT2 sobie pykal w okolicach temperatury nastawionej. Wydluzysz czas zycia RT2.

Pamietaj, aby w pojemniku przed mrożeniem było sucho, bo inaczej wszystko Ci się poskleja

Mrozic można też karaczany, mączniki, drewnojady.

Należy jedynie pamietać, że przed podaniem mrożonke należy rozmrozić.

hej,

Poczytaj -> https://www.terrarium.pl/topic/541034-sterownik-do-terrarium-dla-poczatkujacych/

Ew. skontaktuj sie z autorem.

Pozdro

Hej,

Ja trzymam w dostosowanym takim pojemniczku -

[L x W x H]:

0,1 l - 6,7 cm x 6,7 cm x 8,6 cm

Nawiercone otwory wentylacyjne od gory i dookola ciut powyzej gruntu. Wstawiona galazka z chrobotkiem.

Pojemnik mega przejrzysty.

Pozdrawiam,

Pablito

Recenzja sterownika terrarystycznego 'Madzia-2'

Dnia 17. grudnia 2021 dzięki uprzejmości Wojtka otrzymałem do testów sterownik terrarystyczny 'Madzia-2'. Paczucha została solidnie zapakowana, toteż jej zawartość dojechala cała i nieuszkodzona.

Paczka zawierała:

• sterownik 'Madzia-2' - sztuk 1
• czujnik temperatury - sztuk 2

Po odpakowaniu zawartości zabrałem się za oględziny zewnętrzne urządzenia.

Wygląd

Sterownik terrarystyczny 'Madzia-2', to urządzenie elektroniczne zamknięte w estetycznej, zwartej obudowie koloru czarnego o wymiarach (szer/głeb/wysokosc) 90 mm x 110 mm x 65 mm.

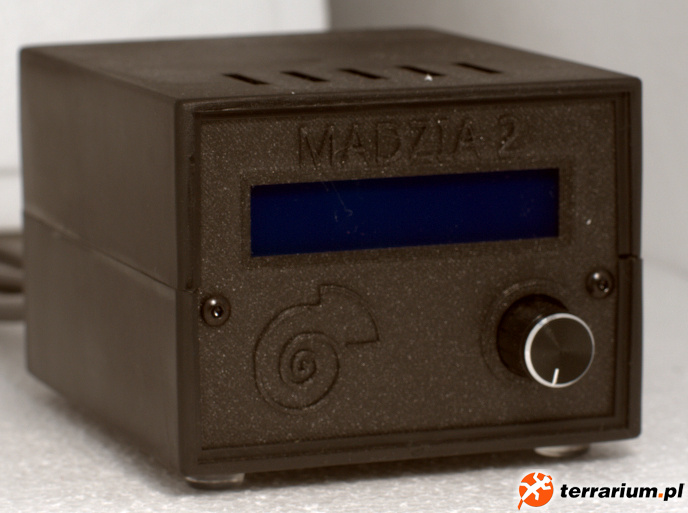

Na przedniej ściance obudowy znajduja się:

• podświetlany dwuliniowy wyswietlacz
• manipulator służący obsłudze urządzenia

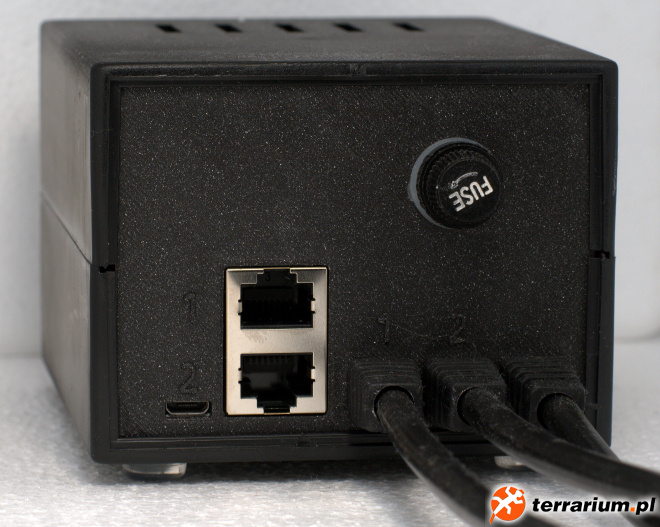

Tylna ścianka zawiera:

• wyprowadzenie zasilania urzadzenia (wtyczka AC 230V)
• dwa wyprowadzenia wyjść kanalów urzadzeń sterowanych (gniazda AC 230 V)
• dwa wejścia czujników pomiarowych - gniazda RJ-45
• wejście mikro USB
• gniazdo bezpiecznika sieciowego

Opis funkcji

Sterownik umożliwia niezależne sterowanie dwoma urządzeniami (dwoma zestawami urzadzeń) podłączonymi do wyjść sterownika. W zależności od trybu pracy kanału mogą to być:

• urządzenia grzewcze /maty grzewcze, kable grzewcze, promienniki ciepła/
• urządzenia oświetleniowe umożliwiające płynną regulacje /żarówki z włóknem wolframowym/
• urządzenia oświetleniowe typu jarzeniowego /lampy jarzeniowe/, lampy z własną elektroniką lub wyzwalane statecznikami

Sterowanie może odbywać się w sposób ciągły lub w cyklu dobowym /świt, zmierzch/ w zależności od ustawień danego kanału. Każdy z kanałów dostepnych w urządzeniu może być sterowany niezależnie od pozostałych.

W otrzymanym prototypie długość przewodu zasilajacego wynosiła ok 80cm, natomiast wyprowadzenia zasilania kanałów miały ok 50 cm. Zarówno przewód zasilający jak i oba kanały wyposażone są w uziemnienie. Długość przewodów przyłączeniowych sond temperaturowych wynosiła ok 2m. Oba zakończone są wtykiem RJ-45. Sądzę, że tak dobrane długości przewodów pozwolą na swobodne i komfortowe rozplanowanie instalacji zasilająco-pomiarowej w większości zastosowań.

Przygotowanie sterownika do pracy

Urządzenie Madzia-2 wyposażone jest w dwa niezależne kanały. Na tylnej ściance znajdują się przewody zakończone gniazdami AC [wyjścia sterowane] oznaczone cyframi arabskimi 1 oraz 2. Analogicznie oznaczone są oba wejścia sond pomiarowych dołączonych do zestawu.

Przygotowanie urządzenia do pracy polega na:

• podłaczeniu sond pomiarowych [gniazda RJ-45]
• podłaczeniu elementów sterowanych do odpowiednich kanałów
• podłączenia urządzenia do sieci energetycznej

Razem z prototypem otrzymałem dwie sondy pomiarowe umożliwiające pomiar temperatury. Możliwe jest podłaczenie sonndy monitorującej równocześnie temperaturę oraz wilgotność względną.

Po podłączeniu urządzenia do prądu następuje inicjalizacja urządzenia, na ekranie wyświela się ekran powitalny, następnie ekran kontrolny zawierający numer seryjny urządzenia oraz wersje oprogramowania układowego. Proces ten trwa ok 5 sekund, po czym urządzenie rozpoczyna pracę.

Pracujące urządzenie cyklicznie prezentuje na wyświetlaczu nastepujące informacje:

• ekran statusowy zawierający czas [2 sekundy] oraz wykryte błędy
• ekran zawierający informacje o wynikach pomiarów z obu kanałów (N. XX.X °C --%RH) {temperatura w stopniach Celsiusza oraz wilgodność względną w procentach}[5 sek]
• ekran zawierający informacje o trybie w jakim pracuje dany kanał, wartość zadaną parametru oraz poziom wysterowania wyjścia kanału ([X] YY*C ZZZ% )[5 sek]

W prototypie, który otrzymałem do testów oba kanały domyślnie ustawione były w trybie Temperatura [T], regulacja nie uwzględniała pory dnia. Zadana temperatura utrzymywana była przez całą dobę.

Obsługa i programowanie sterownika

Na panelu przednim urządzenia znajduje się pokrętło, będące równocześnie przyciskiem. Naciskając pokrętło możemy włączyć lub wyłączyć podświetlenie ekranu urządzenia. Zgaszenie podświetlenia jest cenna funkcją szczególnie w nocy, gdyż likwiduje poświatę, która może przeszkadzać niektórym osobom w zasypianiu.

Dostęp do konfiguracji urządzenia uzyskujemy przytrzymując naciśniety manipulator przez ok 1 sekundę. Po tym czasie na ekranie wyświetli się pierwsza pozycja menu konfiguracyjnego. Przekręcając manipulator zgodnie z ruchem wskazówek zegara uzyskujemy dostęp do nastepnego elementu menu, powrócić do poprzeniego elementu można przekrecając manipulator przeciwnie do ruchu wskazówek zegara. Wyświetlaną opcję wybieramy naciskając manipulator. Menu składa się z następujących pozycji:

1. Kanal 1
2. Kanal 2
3. Zegar
4. Wi-Fi
5. Ustawienia
6. Zapisz
7. Exit

Opis poszczególnych pozycji menu ustawień konfiguracji

1. Kanal 1

Po wybraniu konfiguracji kanalu należy wybrac tryb jego pracy.

Każdy z kanałów może działać w nastepujących trybach:

• [T] - Temperatura
• [D] - Ściemniacz
• [P] - Przełącznik
• [Off] - kanał wyłączony

Tryb temperatury [T]

Sterowanie odbiornikiem podłączonym do kanału odbywa się z uwzględnieniem zmierzonej przez czujnik temperatury i pory dnia. Sterownik dostosowywuje moc dostarczaną do odbiornika w taki sposób, aby utrzymać zadaną temperaturę. Sterowanie mocą dostarczną do odbiornika odbywa się płynnie. Tryb ten dedykowany jest dla urządzeń grzewczych /maty, kable, promienniki, żarówki z włóknem bez dodatkowych układów elektronicznych/.

Po wybraniu trybu [T] ustawiamy kolejno (każdą z pozycji ustawiamy obracając manipulator, zatwierdzenie wartości następuje po krótkim naciśnięciu manipilatora):

• Temperaturę w dzień (pomiędzy świtem a zmierzchem) [zakres 16-40 °C]
• Czas świtu:
  • Godzina [h]
  • Minuta [m]
• Temperaturę w nocy (pomiędzy zmierzchem a świtem) [zakres 16-40 °C]
• Czas zmroku:
  • Godzina [h]
  • Minuta [m]

Po zatwierdzeniu czasu zmroku urządzenie powraca do głównego menu.

Tryb ściemniacza [D]

Sterowanie odbiornikiem podłączonym do kanału pozwala na ustawienie poziomu mocy oraz jego zróżnicowania w zależności od pory dnia. Dane z czujnika podłączonego do kanału nie mają wpływu na włącznie i wyłaczenie odbiornika podłączonego do kanału, ani na regulacje poziomu mocy dostarczanej do tego odbiornika. Tryb przydatny do okresowego włączania i wyłączania oświetlenia typu żarnikowego /z włóknem wolframowym bez stateczników/ oraz promienników ciepła.

Po wybraniu trybu [D] ustawiamy kolejno (każdą z pozycji ustawiamy obracając manipulator, zatwierdzenie wartości następuje po krótkim naciśnięciu manipilatora):

• Moc w dzień (pomiędzy świtem a zmierzchem) [zakres 0-100 %]
• Czas świtu:
  • Godzina [h]
  • Minuta [m]
• Moc w nocy (pomiędzy zmierzchem a świtem) [zakres 0-100 %]
• Czas zmroku:
  • Godzina [h]
  • Minuta [m]

Po zatwierdzeniu czasu zmroku urządzenie powraca do głównego menu.

Tryb przełącznika [P]

Sterowanie odbiornikiem podłączonym do kanału odbywa się na zasadzie włącznie lub wyłącznia urządzenia w zadanym czasie. Nie ma możliwości regulacji mocy, dane z czujnika podłączonego do kanału nie mają wpływu na włącznie i wyłaczenie odbiornika, podłączonego do kanału. Tryb przydatny do włączania i wyłączania lamp typu jarzeniowego, lamp z wlasna elektronika, lamp ze statecznikami.

Po wybraniu trybu [P] ustawiamy kolejno (każdą z pozycji ustawiamy obracając manipulator, zatwierdzenie wartości następuje po krótkim naciśnięciu manipilatora):

• Czas świtu:
  • Godzina [h]
  • Minuta [m]
• Czas zmroku:
  • Godzina [h]
  • Minuta [m]

Po zatwierdzeniu czasu zmroku urządzenie powraca do głównego menu.

Tryb Off [Off]

W przypadku podłącznienia sondy pomiarowej, urządzenie odczytuje i przezentuje dane z podłączonego czujnika, sterowanie urządzeniem podłączonym do kanału jest wyłączone.

2. Kanal 2

Ustawienia analogiczne jak kanalu 1.

3. Zegar

Ustawienie czasu systemowego urządzenia.

4. Wi-Fi

Opcja jeszcze nie zaimplementowana.

5. Ustawienia

Dostępne opcji konfiguracji:

• Ustawienia języka komunikatów sterownika:
  • [PL] - Polski
  • [EN] - English
  • [DE] - Deutsch
  • [CZ] - Cestina

6. Zapisz

Wyjście z menu ustawień z zapisaniem ustawień. Wybranie tej opcji wymusza restart kontrolera. Po restarcie sterownik działa z wprowadzonymi zmianami.

7. Exit

Wyjście z menu ustawień bez zapisywania zmian. Sterownik działa z poprzednimi ustawieniami.

Podsumowanie

Urządzenie testuje od kilkunastu dni, dotychczas nie wystąpiły zdarzenia, które mogłyby spowodować poważne konsekwencje dla hodowli (pająki oraz mrówki). Kontroler utrzymuje zadaną temperaturę, reaguje w sposób płynny na zmiany temperatury otoczenia (otwarcie terrarium, zmiany temperatury spowodowane otwarciem okna, itp); moc dostarczana do urządzeń grzewczych jest regulowana płynnie.

Sposób kontroli urządzeń grzewczych powoduje minimalizacje różnicy pomiedzy temperaturą zmierzoną a ustawioną. Podczas dotychczasowej pracy różnica ta po ustabilizowaniu temperatury w żadnym ze ziorników nie przekraczała 0,2 °C. Regulowanie mocą urządzeń grzewczych odbywa się w sposób płynny co znacząco wydłuża ich żywotność.

W moim przypadku oba zbiorniki mają wymiary ok 30x30x30 cm, a sumaryczna moc grzewcza urządzeń to ok 20W w każdym.

Jeden ze zbiornikow ma zamkniety front, wewnątrz znajdują sie właściwe zbiorniki ze zwierzętami. Drugi ze zbiorników jest konstrukcji półotwartej wnęki meblowej, z ustawionymi w niej terrariami.

Dodatkowo wewnątrz jednego z terrariów włożyłem dodatkowy termometr elektroniczny celem weryfikacji temperatury. Maksymalna rożnica pomiędzy temperaturą wskazywaną przez czujnik kontrolera a dodatkowym termometrem nie wynosiła więcej niż 0,5 °C i zmniejszala sie z czasem do wartości wskazywanej przez sterownik.

Zalety:

• prostota obsługi
• wysoka dokładność
• wydłużenie żywotności urządzeń grzewczych dzięki płynnej regulacji mocy
• duże możliwości konfiguracyjne np. regulacja temperatury w dwóch zbiornikach; temperatury i oświetlenia w jednym zbiorniku

Minusy:

• Nie znalazlem

Sterownik działa bez zarzutów. Uwzględniając fakt, że jest to prototyp i na tym etapie urządzenie już działa perfekcyjnie, świadczy o solidnym wykonaniu. W przyszłości może być tylko lepiej.

Gorąco polecam sterownik 'Madzia-2'

Wojtek wykonał kawal dobrej roboty. Czekam z niecierpliwością na kolejne ulepszenia w oprogramowaniu sterownika.
